Arquitetura e Compatibilidade de Processadores

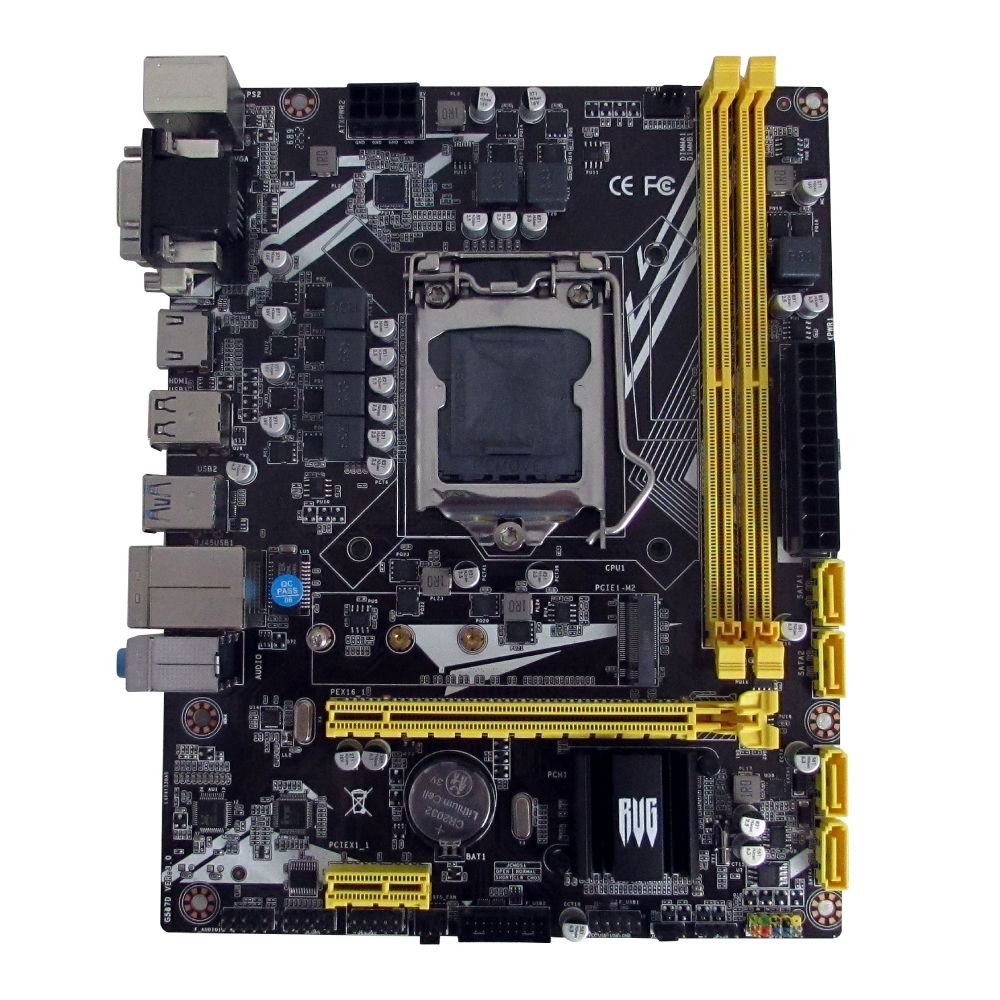

A Placa Mãe Revenger G-H510 é estruturada sob o soquete Intel LGA 1200, oferecendo compatibilidade nativa com os processadores Intel da 10ª e 11ª geração, integrando a arquitetura tecnológica Rocket Lake. Com um formato físico classificado como Micro ATX e dimensões de 17 por 21 centímetros, a placa é dimensionada para encaixe em uma variada gama de gabinetes, permitindo o desenvolvimento de estações de trabalho eficientes sem comprometer o espaço interno do hardware.
Gerenciamento de Memória RAM DDR4
Para a administração da memória temporária do sistema, o circuito impresso disponibiliza dois slots de barramento SDRAM DDR4 operando em configurações de 288 pinos. O projeto eletrônico suporta a instalação de uma capacidade máxima de até 64 GB de memória RAM. As frequências operacionais toleradas por esta arquitetura incluem os padrões de 2133, 2400, 2666 e 3200 MHz, possibilitando taxas de transferência adequadas para a troca de dados entre a unidade de processamento e os aplicativos em execução.
Interfaces de Armazenamento e Expansão Interna
No aspecto do armazenamento de dados a longo prazo, o hardware fornece quatro portas de conexão serial SATA 3.0, capazes de atingir taxas de transferência de até 6Gbps para unidades convencionais. Complementando a leitura de dados com interfaces modernas, inclui um conector NVMe-M.2 dedicado a unidades de estado sólido de alto desempenho. O setor de expansão interna é composto por um slot PCI Express x16, destinado ao barramento de vídeo ou placas de alta exigência, além de um slot PCI Express x1 para placas auxiliares.
Conectividade Externa e Painel de Múltiplas Saídas

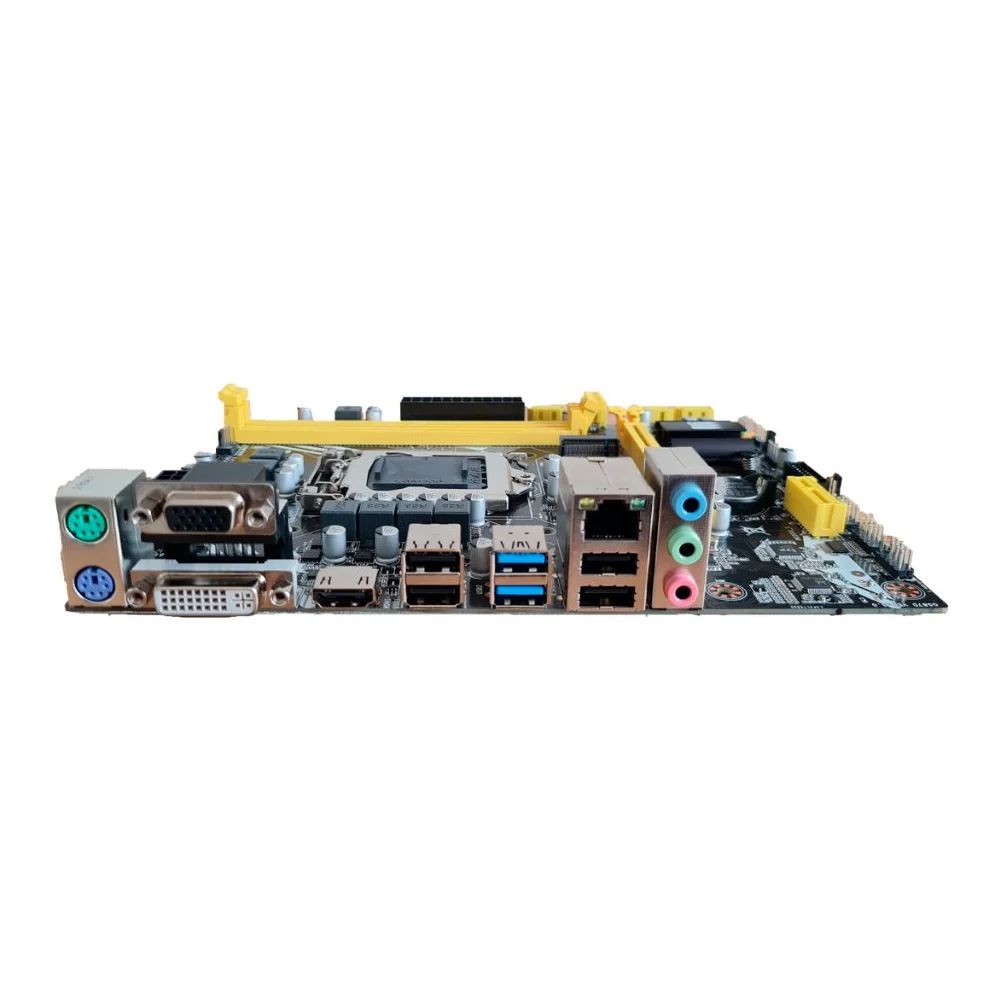

O painel traseiro (I/O) é construído com um escopo amplo de portas para a comunicação com periféricos. Destaca-se pelas saídas de vídeo simultâneas através das conexões HDMI, DVI e VGA. Para o tráfego de dados e conexão de acessórios externos, a placa agrupa quatro portas USB 2.0/1.1 e duas portas USB 3.2 Gen 1, além de portas independentes com padrão PS/2 para teclado e mouse. A interface de rede cabeada utiliza um controlador Realtek RJ45 de 100/1000Mbps (Gigabit), operando em conjunto com portas de áudio analógico providas por um Codec Realtek ALC de 6 canais HD Onboard.
Especificações Técnicas
- Modelo: Revenger G-H510
- Processadores Suportados: Intel Core 10ª e 11ª Geração (Arquitetura Rocket Lake)
- Soquete: Intel LGA 1200

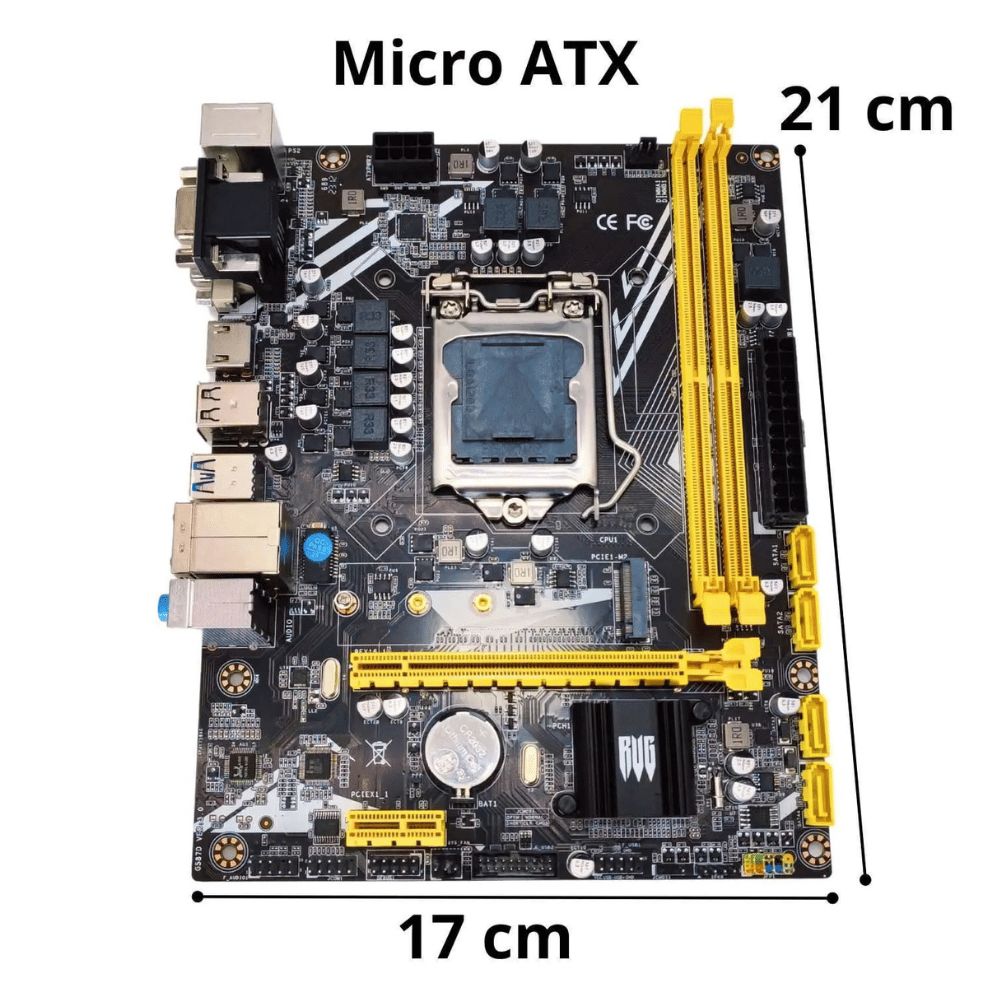

- Fator de Forma: Micro ATX (17 cm x 21 cm)
- Memória RAM: 2x Slots SDRAM DDR4 (288 pinos) - Suporta 2133 / 2400 / 2666 / 3200 MHz; Capacidade máxima de 64GB
- Armazenamento SATA: 4x Portas SATA 3.0 6Gbps
- Armazenamento M.2: 1x Conector NVMe-M.2
- Slots de Expansão: 1x PCI Express x16, 1x PCI Express x1
- Saídas de Vídeo (Painel Traseiro): 1x HDMI, 1x DVI, 1x VGA
- Portas USB (Painel Traseiro): 4x USB 2.0/1.1, 2x USB 3.2 Gen 1
- Outras Conexões Traseiras: 1x PS/2 para Teclado, 1x PS/2 para Mouse, 1x Porta de Rede RJ45, 1x Painel de Áudio 3 em 1 (Line-in / Line-out / Mic-in)
- Conectores Internos (Onboard): 1x ATX 24 pinos, 1x ATX 12V 8 pinos, 1x Extensão USB (suporta 2 portas USB 3.2 Gen 1 adicionais), 1x F_AUDIO, 1x F_PANEL, 1x SPEAKER, 2x FAN, 1x LPC_DEBUG
- Controlador de Rede (LAN): Realtek 100/1000Mbps (Gigabit)
- Controlador de Áudio: Codec Realtek ALC 6 Canais HD Onboard
- Dimensões da Embalagem: 26 cm x 20 cm x 5 cm (C x A x L)
Conteúdo da Embalagem
- 01 Placa Mãe Revenger G-H510
- 01 Cabo de conexão SATA
- 01 Painel (Espelho) I/O
- 01 CD de instalação contendo drivers essenciais
- 01 Manual de instruções
