Compatibilidade com processadores Intel

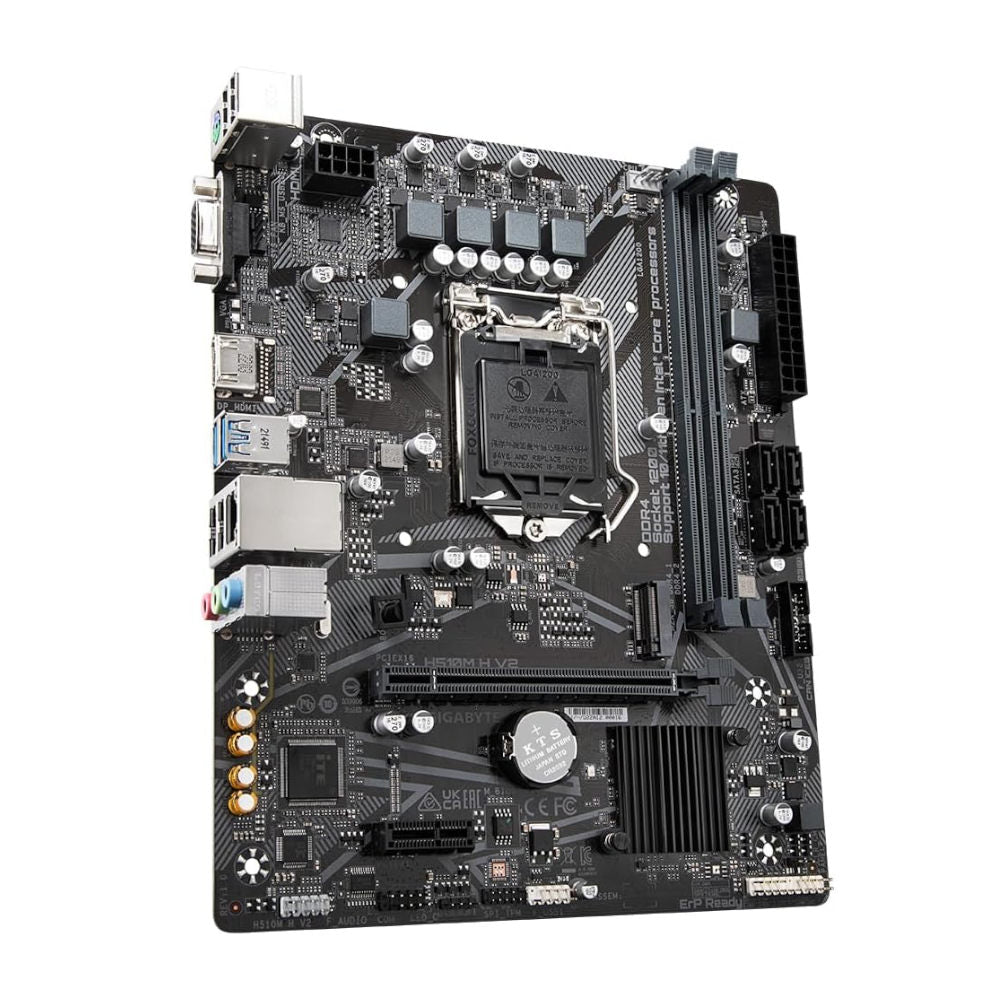

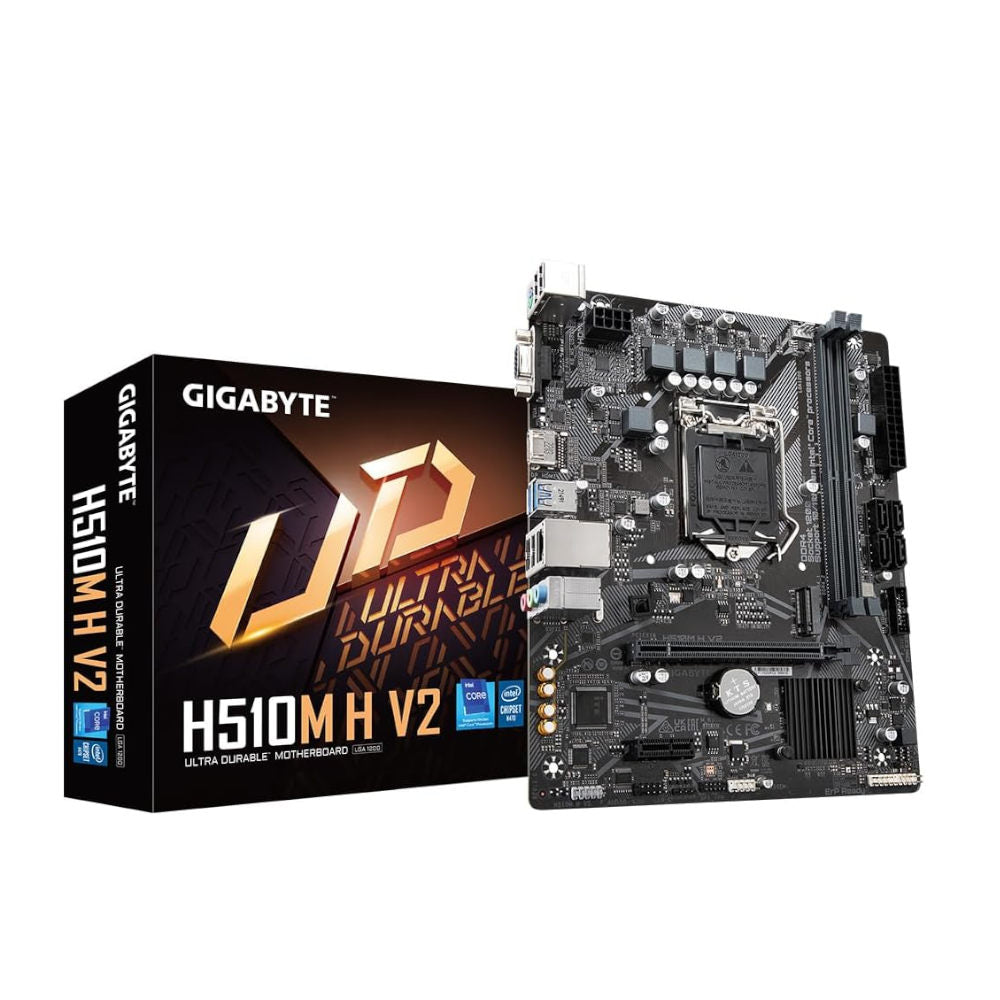

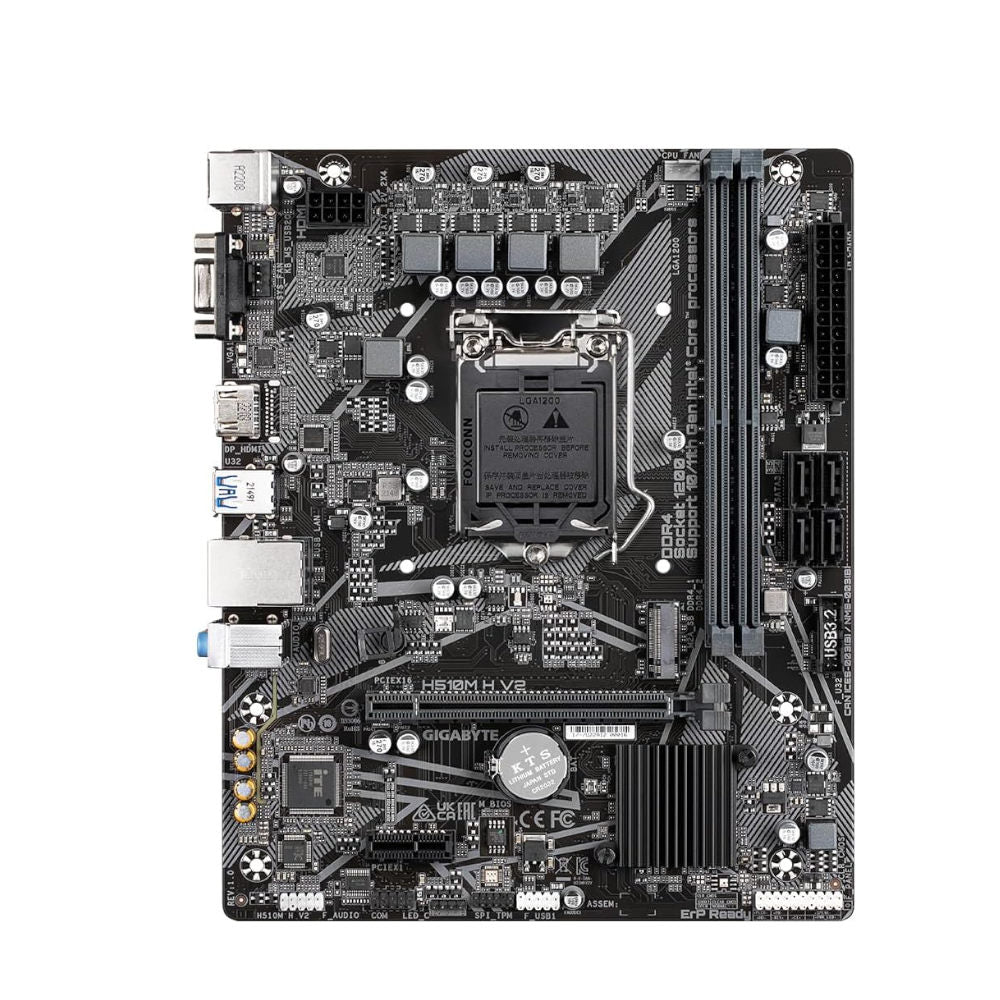

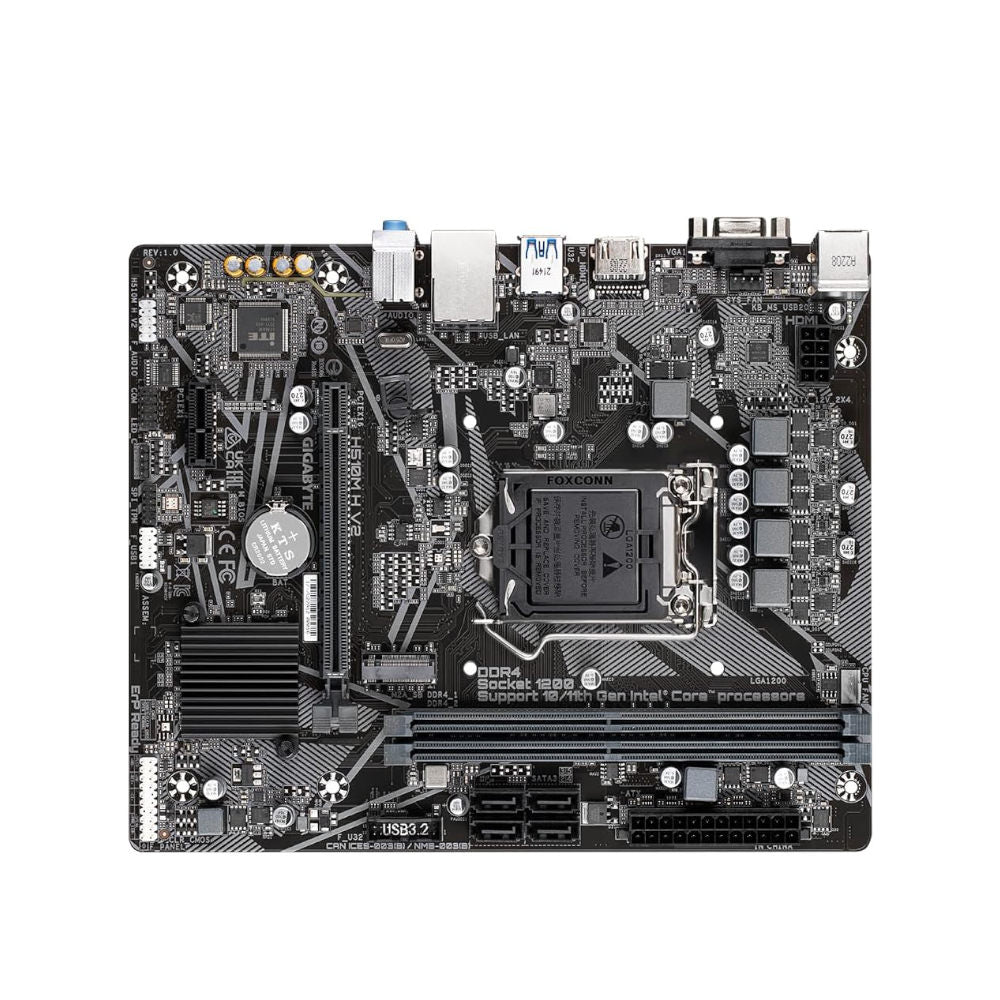

A placa mae Gigabyte H510M H V2 utiliza o socket LGA 1200 e foi projetada para trabalhar com processadores Intel Core de 10a e 11a geracao, incluindo linhas Core i3, i5, i7, i9, bem como Pentium Gold e Celeron, de acordo com a CPU instalada. Essa base permite montar desde computadores de uso geral ate configuracoes mais exigentes, mantendo compatibilidade com os recursos de graficos integrados presentes em diversos processadores Intel para a plataforma LGA 1200.

Memoria DDR4 e expansao

A placa oferece 2 slots DIMM para memoria DDR4 em arquitetura de duplo canal, com capacidade maxima de 64 GB (ate 32 GB por modulo, conforme suporte do fabricante). A H510M H V2 aceita diferentes frequencias de memoria DDR4, de acordo com a geracao do processador, permitindo ajustar o sistema para perfis de uso variados, como multitarefa, produtividade ou aplicacoes mais pesadas. O formato micro ATX facilita a instalacao em gabinetes compactos sem sacrificar os principais recursos de expansao.

Armazenamento e conectividade interna

Para armazenamento, a placa mae conta com 1 slot M.2 (chave M, tipo 2280) compatível com SSDs SATA e NVMe PCIe 3.0 x4/x2, permitindo taxas de transferencia elevadas em unidades de estado solido. Alem disso, estao disponiveis 4 conectores SATA 6 Gb/s para discos rigidos e SSDs SATA convencionais, com suporte a configuracoes RAID fornecidas pelo chipset Intel. Nos slots de expansao, ha 1 slot PCI Express x16 (PCIe 3.0) para placa de video dedicada e 1 slot PCI Express x1 para placas adicionais, como placas de som, rede ou captura, conforme necessidade do projeto.

Conexoes de video, rede e audio

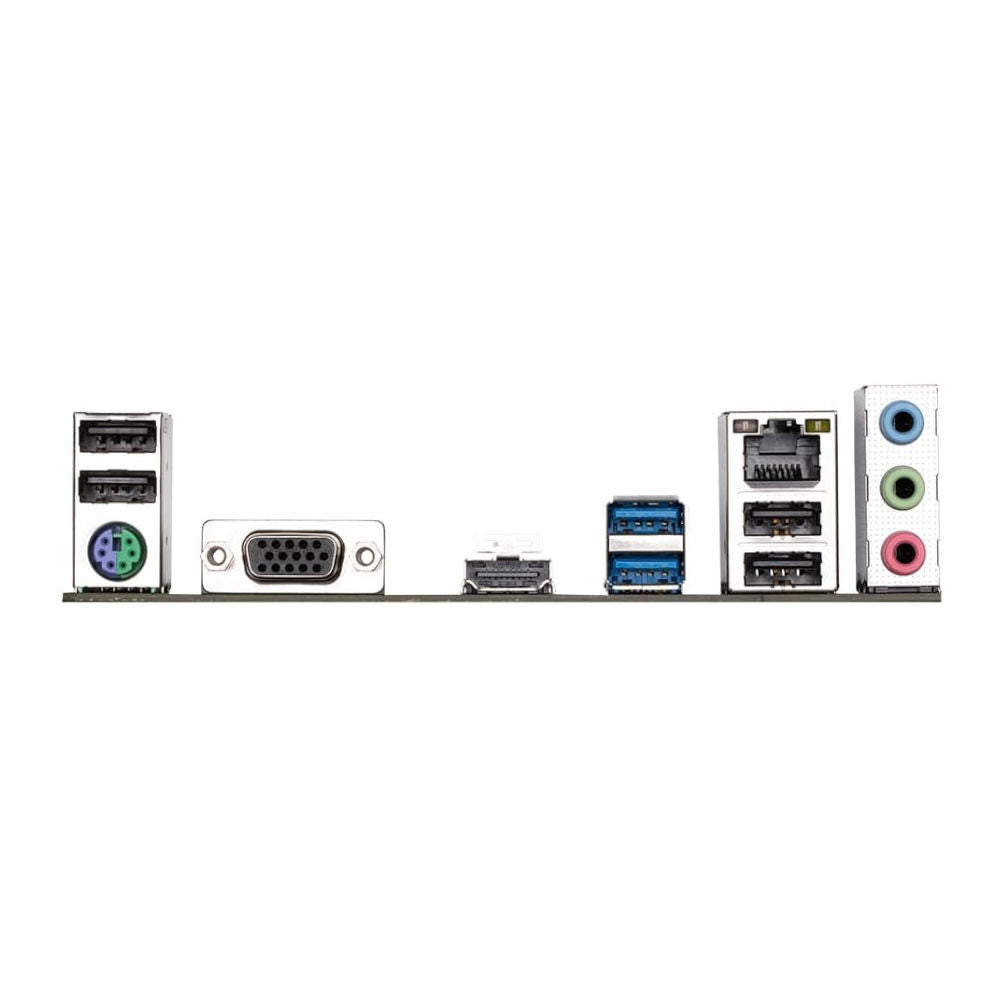

No painel traseiro, a Gigabyte H510M H V2 disponibiliza saidas de video HDMI e D-Sub (VGA), permitindo uso de monitores modernos por HDMI ou compatibilidade com telas mais antigas via VGA, quando se utiliza um processador Intel com graficos integrados. A conectividade de rede e feita por uma interface Gigabit LAN (GbE), adequada para uso em redes cabeadas de alta velocidade. O audio integrado oferece som HD de 8 canais, com projeto de trilhas e capacitores otimizados na placa para reduzir ruidos e interferencias, atendendo a aplicacoes de uso geral e multimidia.

Especificacoes tecnicas

• Marca: Gigabyte
• Modelo: H510M H V2
• Socket: LGA 1200
• Processadores suportados: Intel Core de 10a e 11a geracao, Pentium Gold, Celeron (conforme lista de compatibilidade do fabricante)
• Chipset: Intel H510 (algumas versoes listadas no mercado utilizam nomenclatura associada a H470 nas especificacoes comerciais)
• Formato: Micro ATX (mATX)
• Slots de memoria: 2 x DIMM DDR4
• Capacidade maxima de memoria: 64 GB (32 GB por modulo, maximo)
• Arquitetura de memoria: Dual channel (duplo canal)
• Padroes de memoria suportados: DDR4, com frequencias tipicas ate 3200 MHz dependendo da CPU instalada
• Slots de expansao: 1 x PCI Express x16 (PCIe 3.0), 1 x PCI Express x1 (PCIe 3.0)
• Interface M.2: 1 x M.2 (Socket 3, tipo 2280, suporte a SSD SATA e PCIe 3.0 x4/x2)
• Portas SATA: 4 x SATA 6 Gb/s
• Saidas de video: 1 x HDMI, 1 x D-Sub (VGA)
• Audio: Audio HD de 8 canais, codec Realtek (conforme revisao)
• Rede: 1 x LAN Gigabit (GbE)
• Portas USB traseiras: 2 x USB 3.2 Gen 1 tipo A, 4 x USB 2.0/1.1 (quantidades podem variar conforme revisao e distribuicao entre painel traseiro e conectores internos)
• Conectores de energia: 1 x conector ATX 24 pinos, 1 x conector ATX 12 V 8 pinos
• Outros recursos: suporte a Smart Fan 5, conectores de ventoinha hibridos, design Ultra Durable com componentes projetados para maior durabilidade
