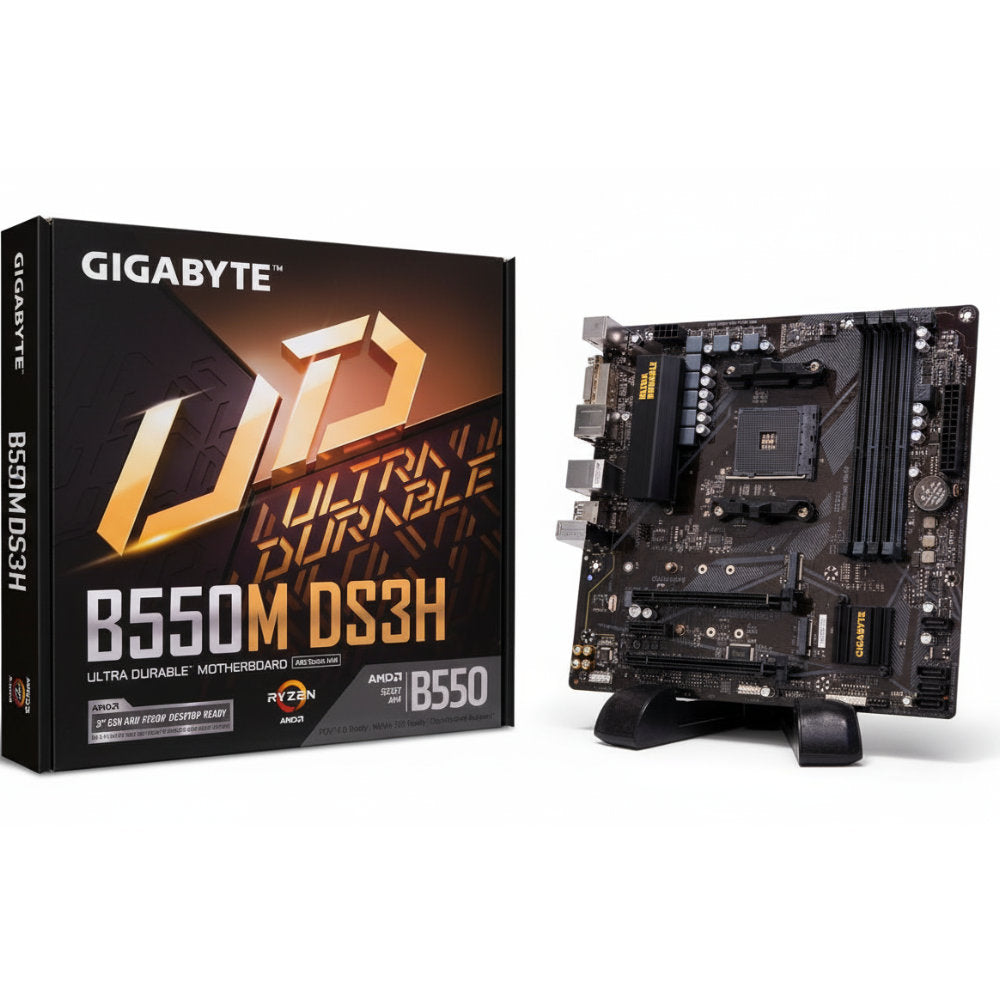

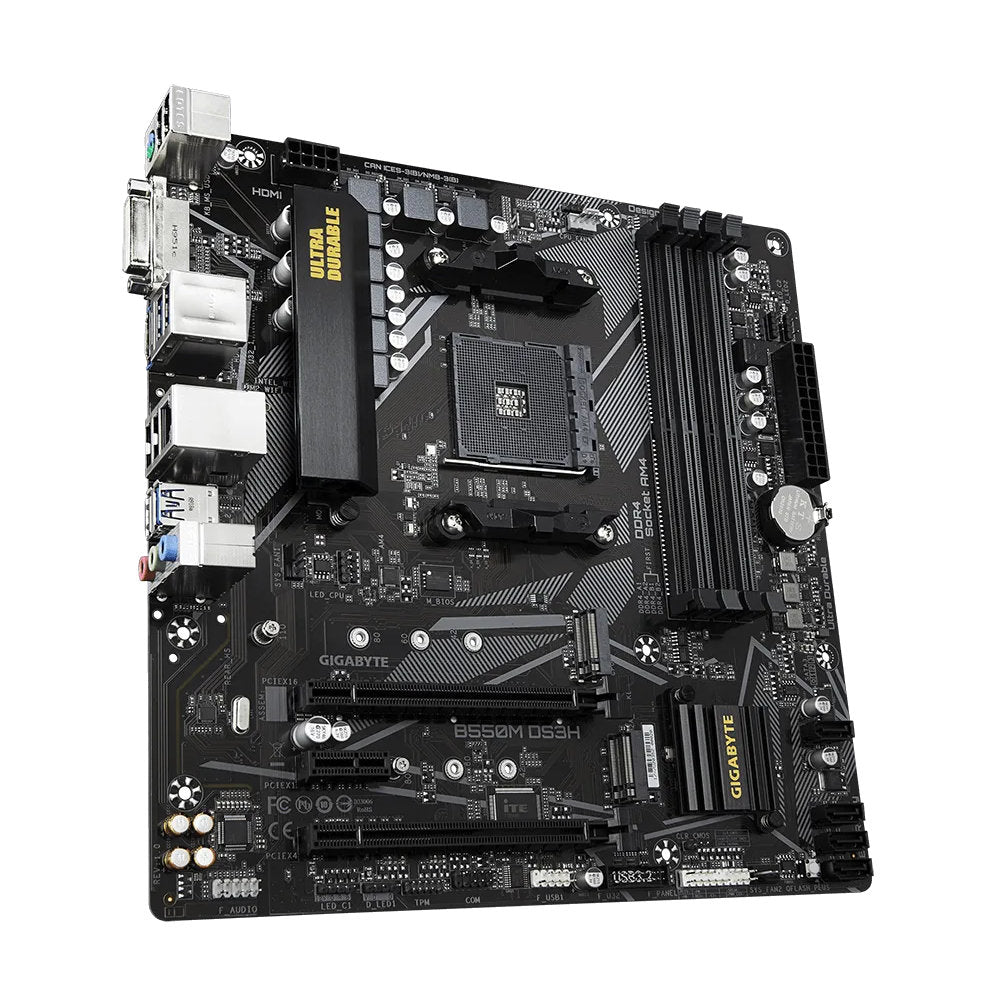

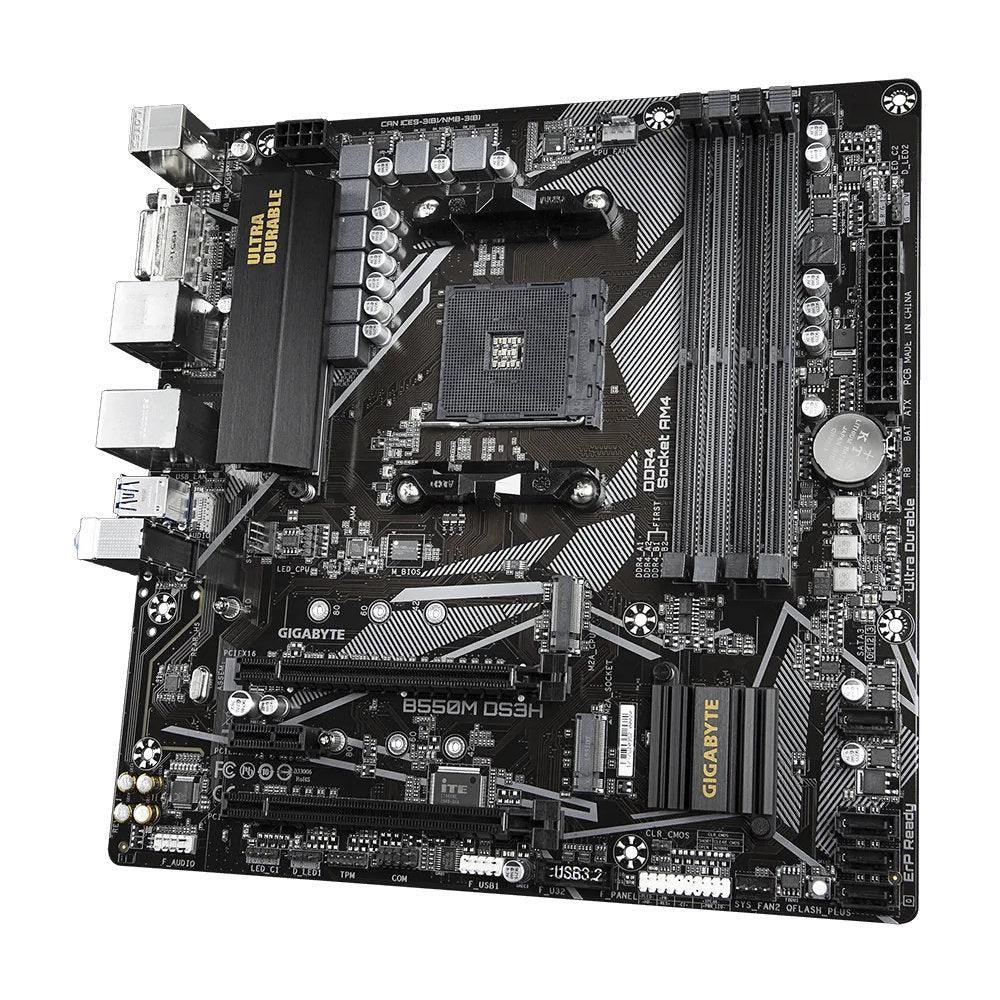

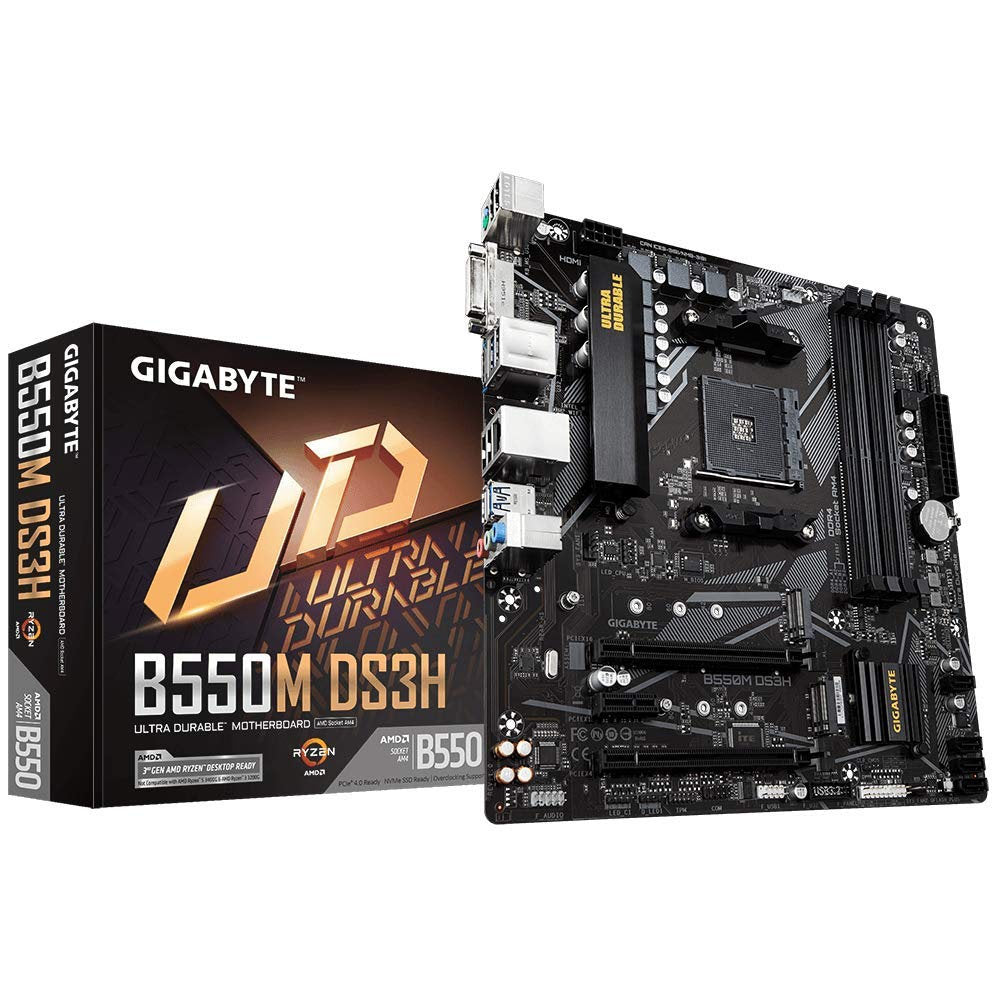

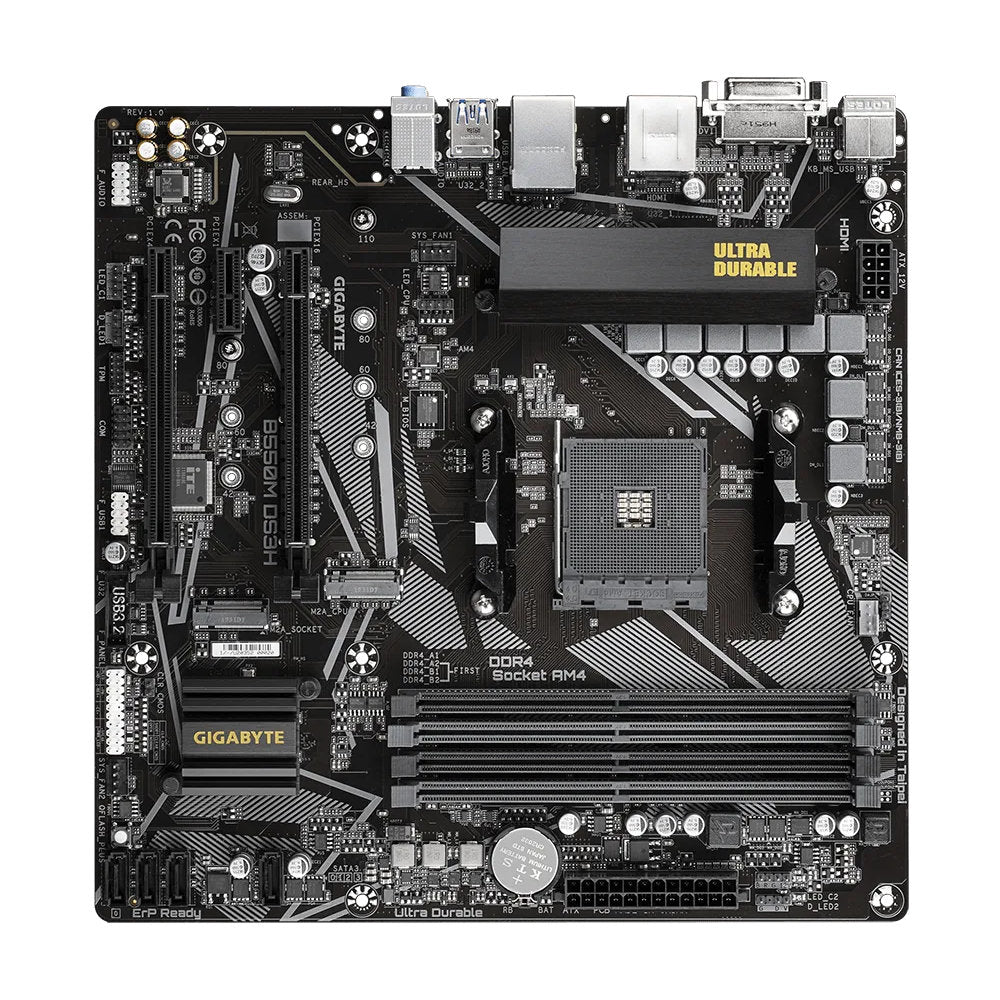

Gigabyte B550M DS3H - Descricao Completa e Especificacoes Tecnicas

Plataforma AM4 e Tecnologia PCIe 4.0

A Gigabyte B550M DS3H e desenvolvida sobre o chipset AMD B550, oferecendo compatibilidade com processadores Ryzen das series 5000, 4000 G-Series e 3000. O grande diferencial desta arquitetura e o suporte ao padrao PCIe 4.0, que dobra a largura de banda em comparacao ao PCIe 3.0. Este recurso esta presente tanto no slot PCIe x16 principal, destinado a placas de video, quanto no conector M.2 primario, permitindo aproveitar ao maximo SSDs e GPUs de alto desempenho.

Gerenciamento de Energia e Sistema Termico

O fornecimento de energia ao processador e realizado por um VRM Digital com MOSFETs de baixo RDS(on), projetado para alta eficiencia e menor dissipacao de calor. Para controle termico, a placa utiliza o sistema Smart Fan 5, que combina sensores distribuidos pela PCB com conectores hibridos de ventoinhas. O recurso permite configurar curvas personalizadas e conta com a funcao Fan Stop, que desliga as ventoinhas quando a temperatura esta abaixo do limite definido.

Configuracao de Memoria e Armazenamento Hibrido

A placa oferece quatro slots DIMM DDR4 em Dual Channel, suportando ate 128GB de memoria RAM e perfis XMP para ajustes automáticos. Para armazenamento, ha dois conectores M.2: o M2A_CPU (ligado diretamente ao processador, com suporte PCIe 4.0 x4 para Ryzen 5000/3000) e o M2B_SB (via chipset, compatível com PCIe 3.0 x2 e SATA). Tambem estao disponiveis quatro portas SATA 6Gb/s com suporte aos modos RAID 0, RAID 1 e RAID 10.

Conectividade, Video e Manutencao

A rede e gerenciada pelo chip Realtek 8118 GbE LAN, que possui priorizacao automatica de largura de banda. Para processadores com video integrado, a placa oferece HDMI 2.1 com suporte a 4K 60Hz (HDCP 2.3 e HDR) e uma porta DVI-D. A tecnologia Q-Flash Plus permite atualizar a BIOS via USB sem instalar CPU, memoria ou placa de video.

Especificacoes Tecnicas

• Modelo: Gigabyte B550M DS3H
• Formato: Micro ATX (24.4 cm x 24.4 cm)
• Socket: AMD AM4
• Chipset: AMD B550
• Processadores Suportados: Ryzen Serie 5000, 5000 G-Series, 4000 G-Series, 3000

Memoria

• Slots: 4x DDR4 DIMM
• Capacidade Maxima: 128GB (32GB por slot)
• Frequencias Suportadas: DDR4 ate 4733(O.C.) MHz
• Arquitetura: Dual Channel
• Tipos: ECC e nao-ECC (dependendo da CPU)

Graficos (requer CPU com video integrado)

• 1x DVI-D: maximo 1920x1200 a 60Hz
• 1x HDMI 2.1: maximo 4096x2160 a 60Hz, suporta HDCP 2.3 e HDR
• Memoria Compartilhada: ate 16GB

Slots de Expansao

• 1x PCIe x16 (CPU): PCIe 4.0 x16 (Ryzen 5000/3000) ou PCIe 3.0 x16 (Ryzen G-Series)
• 1x PCIe x16 (Chipset): PCIe 3.0 x4
• 1x PCIe x1: PCIe 3.0 x1

Armazenamento

• M2A_CPU: SSDs 2242/2260/2280/22110
• Suporte PCIe 4.0 x4 (Ryzen 5000/3000)
• Suporte PCIe 3.0 x4 (Ryzen G-Series)
• M2B_SB: SSDs 2242/2260/2280 SATA e PCIe 3.0 x2
• 4x SATA 6Gb/s: RAID 0, 1 e 10

Conectividade e Audio

• LAN: Realtek GbE 10/100/1000
• Audio: Realtek High Definition Audio, 2/4/5.1/7.1 canais

Portas USB

• Painel Traseiro: 4x USB 3.2 Gen 1, 4x USB 2.0/1.1
• Internas: 1x USB 3.2 Gen 1 (2 portas) e 1x USB 2.0/1.1 (2 portas)

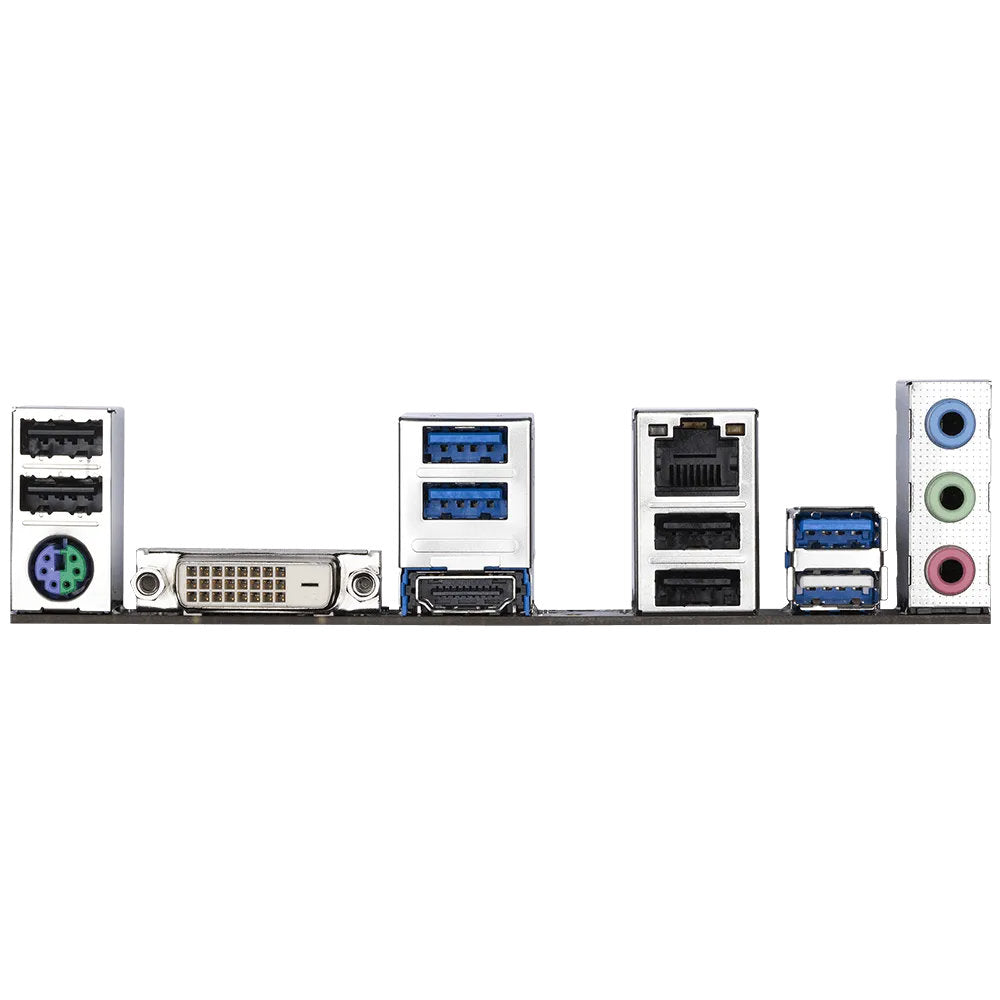

Painel Traseiro

• 1x PS/2
• 1x DVI-D
• 1x HDMI
• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1
• 1x RJ-45
• 3x Conectores de audio

Recursos Especiais

• Iluminacao: RGB Fusion (2x LED enderecavel + 2x RGB)
• Refrigeracao: 1x ventoinha CPU, 2x ventoinhas do sistema (suporta water cooler ate 24W/2A)
• BIOS: Q-Flash Plus, Clear CMOS
• TPM: Header TPM para modulo GC-TPM2.0_S

Sistema Operacional

• Windows 10 64-bit
• Windows 11 64-bit
