Desempenho e Capacidade DDR4

O módulo de memória KVR26N19D8/16 é projetado com tecnologia DDR4 SDRAM, oferecendo uma capacidade total de 16GB. Baseado em dezesseis componentes FBGA de 1G x 8-bit, este módulo opera a uma frequência de 2666MHz (PC4-2666). A programação SPD segue o padrão de latência JEDEC de 19-19-19, garantindo compatibilidade e estabilidade em sistemas que suportam estas especificações. Sua arquitetura síncrona permite altas taxas de transferência de dados, otimizando o processamento de informações.

Eficiência Energética e Voltagem

Este componente opera com uma voltagem padrão de 1.2V (VDD e VDDQ), o que representa um consumo energético eficiente e menor geração de calor em comparação com gerações anteriores de memórias. A alimentação do VPP é de 2.5V (típico) e o VDDSPD varia entre 2.2V e 3.6V. O design de baixo consumo inclui recursos como auto-refresh de baixa potência (LPASR), contribuindo para a eficiência térmica do sistema onde o módulo é instalado.

Integridade de Dados e Recursos Técnicos

Para assegurar a integridade dos sinais, o módulo conta com Terminação On-Die (ODT) nominal e dinâmica para dados, estrobo e sinais de máscara. Adicionalmente, possui inversão de barramento de dados (DBI) e geração e calibração de VREFDQ on-die. A estrutura interna é composta por 16 bancos divididos em 4 grupos de 4 bancos cada, permitindo um gerenciamento eficiente do fluxo de dados através de topologia Fly-by para comandos de controle e barramento de endereços terminados.

Construção Física e Padrões

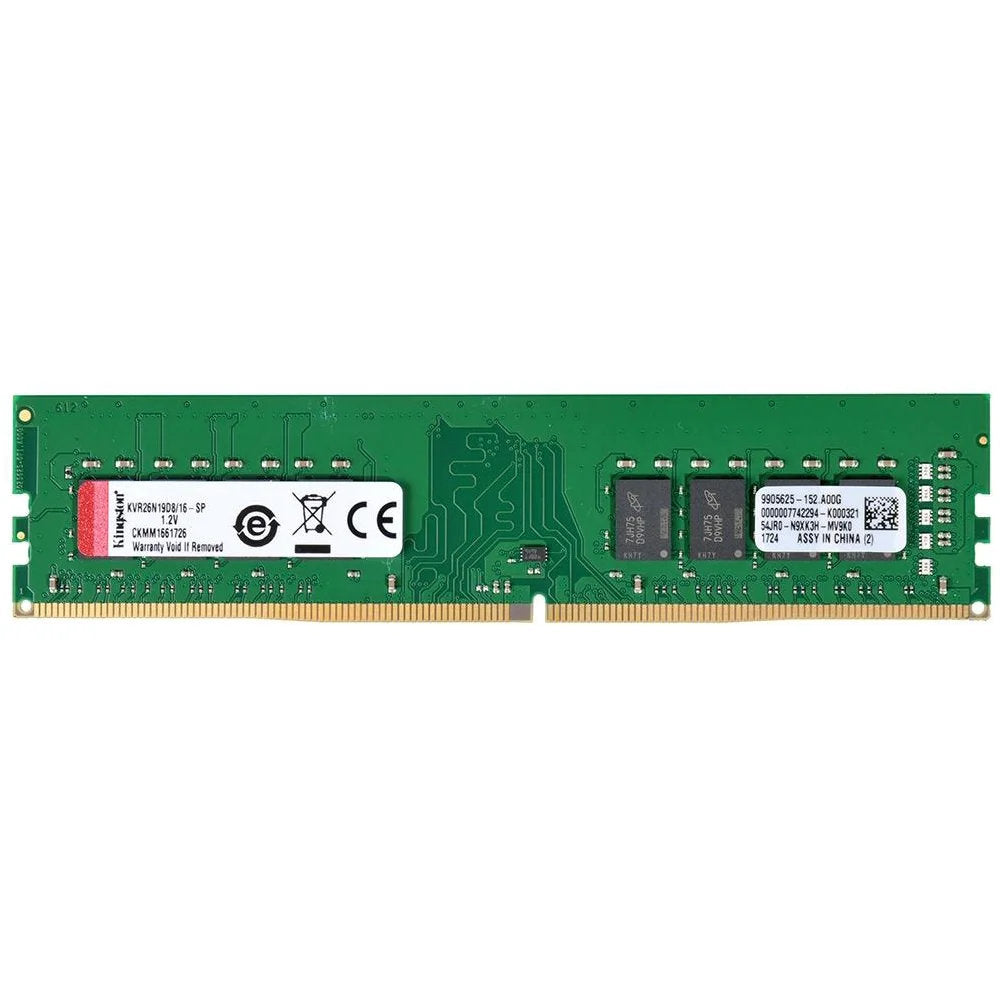

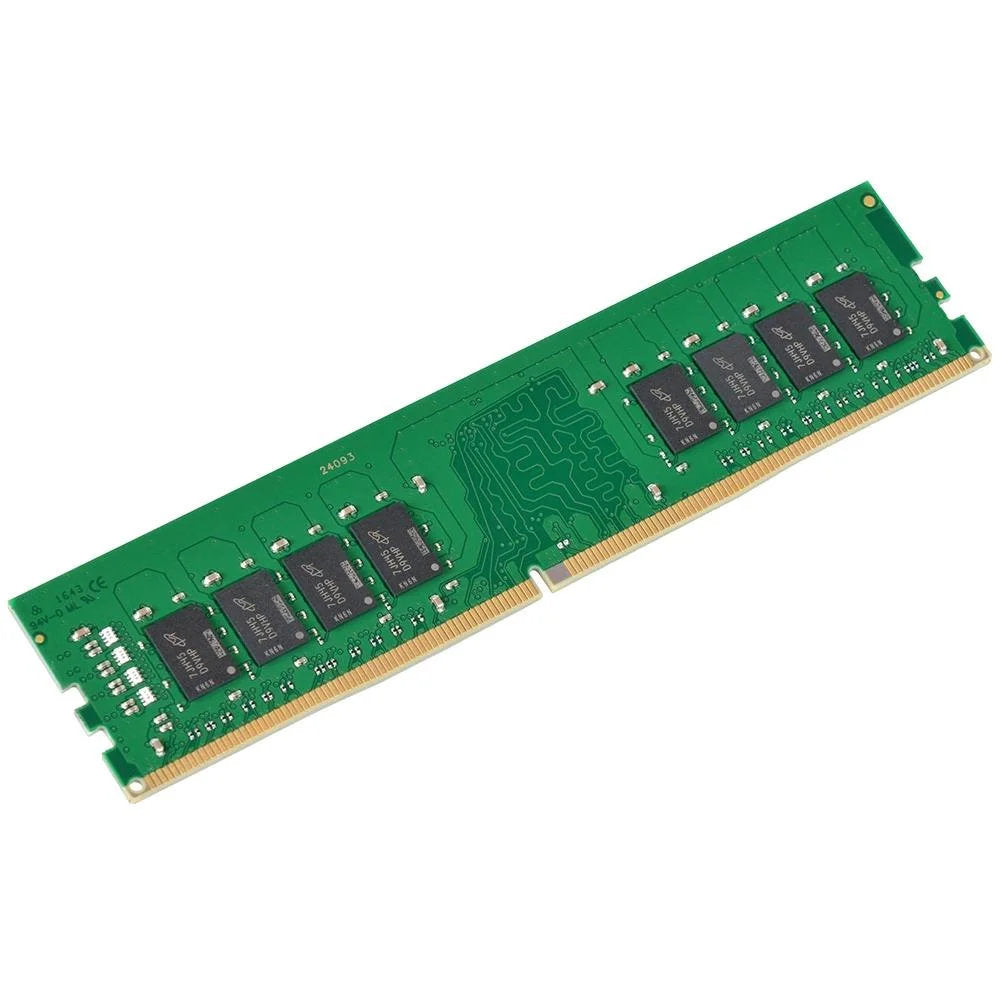

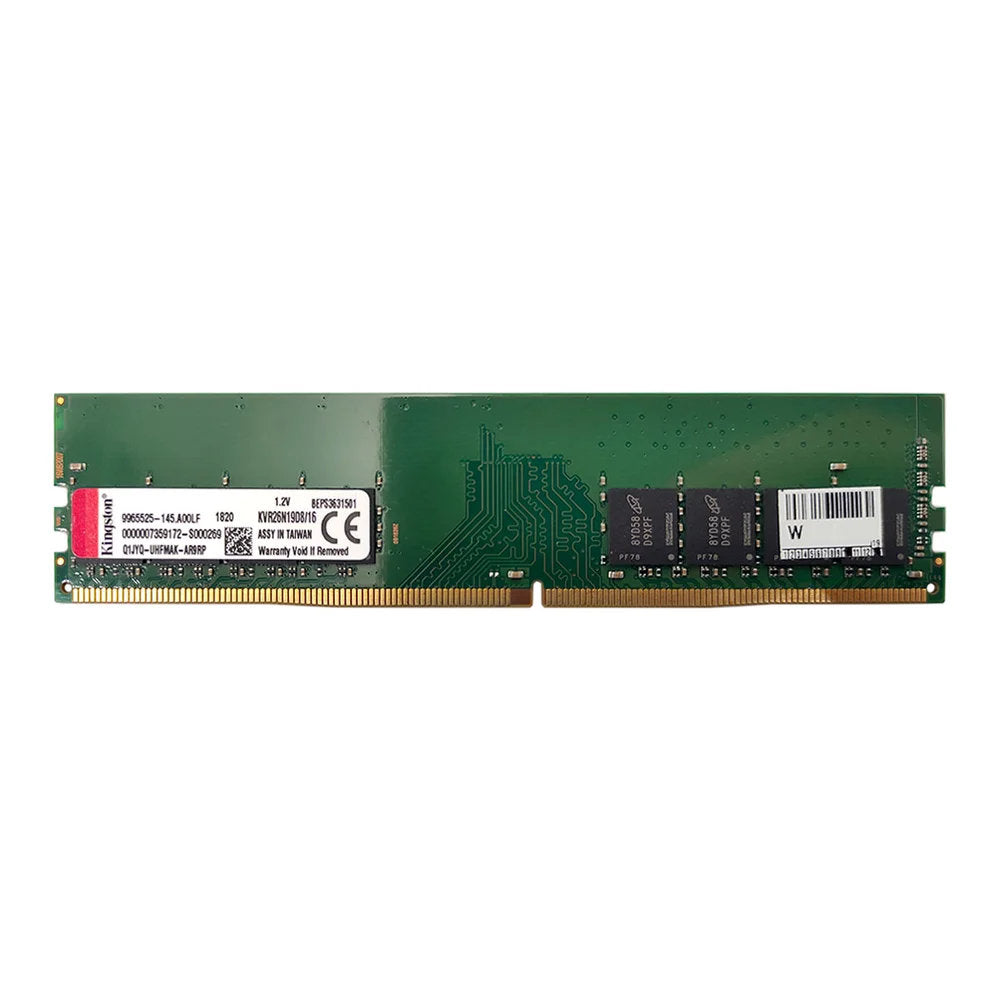

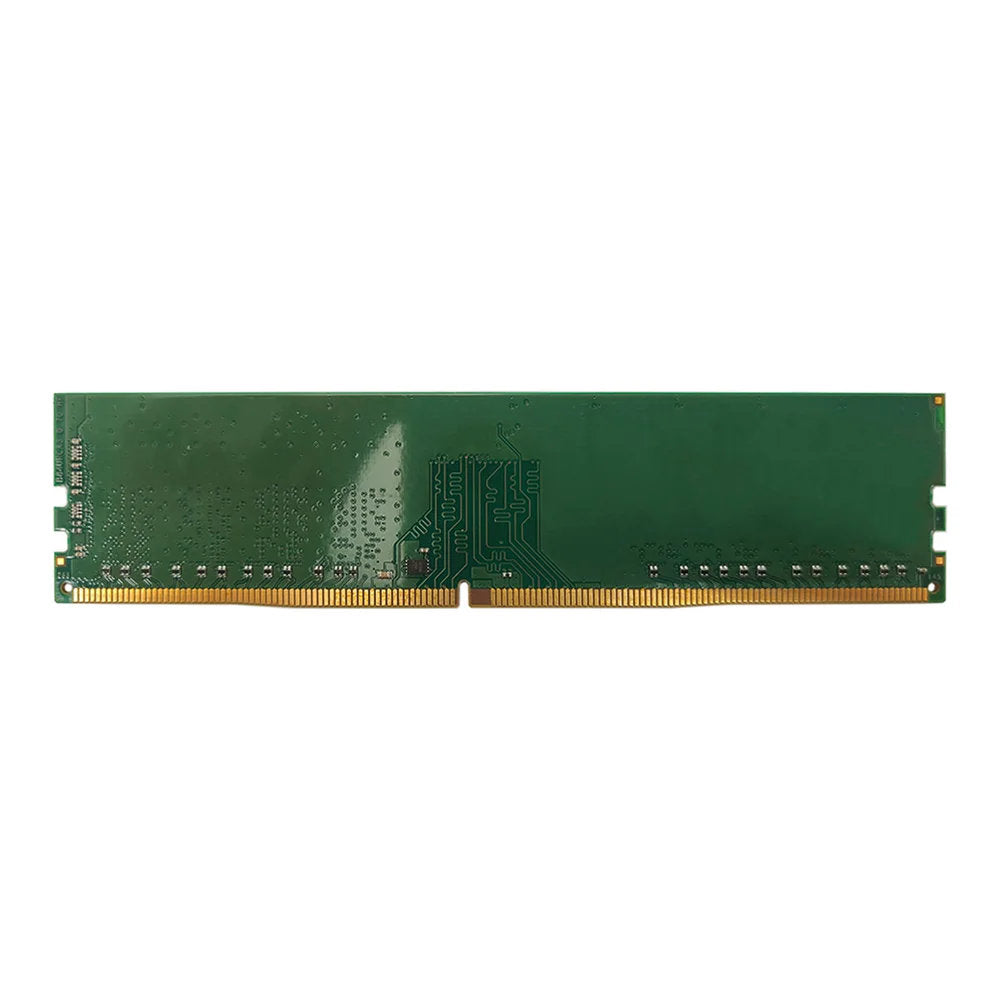

O módulo apresenta um formato físico DIMM de 288 pinos, utilizando contatos banhados a ouro para garantir melhor condutividade e resistência à oxidação. Trata-se de uma memória Dual-Rank (2Rx8) com altura de PCB de 1,23 polegadas (31,25mm). O componente possui EEPROM para detecção de presença serial (SPD) I2 on-board e atende às normas de conformidade RoHS, sendo livre de halogênio, operando em temperaturas de 0°C a +85°C.

Especificações Técnicas

• Modelo: KVR26N19D8/16
• Capacidade: 16GB
• Tecnologia: DDR4 SDRAM
• Velocidade: 2666 MHz (PC4-2666)
• Latência (CAS): CL19 (19-19-19)
• Tensão (Voltagem): 1.2V
• Formato: 288-Pin DIMM
• Rank: Dual Rank (2Rx8)
• Dimensões: Altura 31.25mm (1.23")
• Temperatura de Operação: 0°C a +85°C
